淺談南陽市骨科醫院新院門診病房綜合樓結構設計（下）
3.結構體系及分析
3.1結構選型
病房樓、門診醫技綜合樓與連廊相接處皆采用縫寬200mm的抗震縫在±0.000以上分開。病房樓、門診醫技綜合樓采用現澆鋼筋混凝土框架-剪力墻結構，抗震等級：框架二級，剪力墻一級。連廊部分采用混凝土框架結構,抗震等級：框架一級。計算地震作用時,多遇地震作用下的水平地震影響系數為0.08，基本地震作用下的水平地震影響系數按《建筑抗震設計規范》（GB50011-2010）取值為 0.23，抗震措施按抗震設防烈度8度考慮。連廊部分及門診醫技樓的大門廳處構件，采用性能化設計，構件滿足中震抗剪彈性，抗彎不屈服。
通過設抗震縫后所分成的病房樓單體，結構平面屬于L形，歷次地震災害表明，平面不規則的結構在地震中震害加重。因此結構設計時宜選擇體型比較規則的平面，受力明確，傳力直接，減少扭轉的影響。若由此將病房樓再從T軸處設一道抗震縫，盡管結構平面規則了，但是在醫療工藝上，由于抗震縫跨越了兩個潔凈區域，會導致潔污交叉感染。因此考慮到本工程設防烈度不高（0.10g），因此病房樓不再設抗震縫，而是采取如下加強措施來減小這種由于體型不規則所帶來的不利影響。
1).嚴格控制結構的絕對位移。在考慮偶然偏向以及雙向地震作用下，層間位移角達到1/1200.
2).加強L形轉交薄弱部位板厚及加大梁截面。
病房樓由于使用要求，采用現澆混凝土梁板體系�；炷翉姸鹊燃墳�C35，典型框架梁截面為400x700，次梁截面為300x600；地下室頂板板厚180mm，整體性及抗震性能優良。標準層樓板厚度一般為120mm，樓板薄弱處以及開大洞周邊板厚為150mm。
3.2病房樓超長

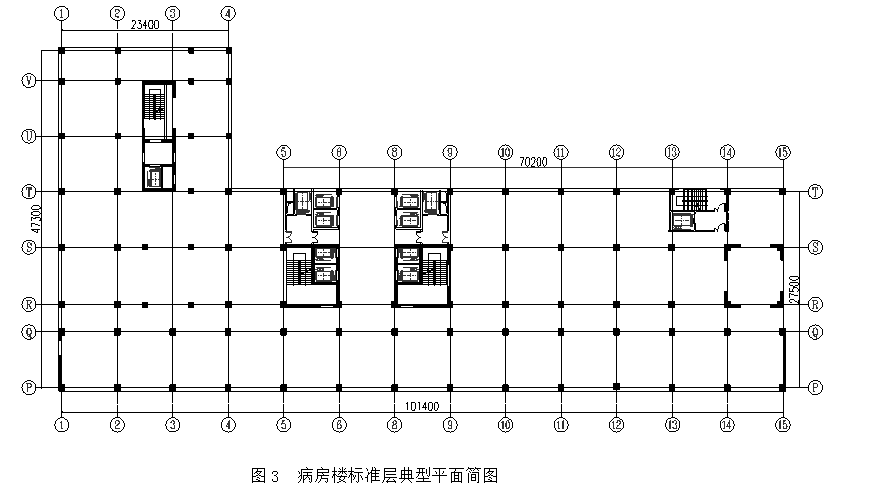

病房樓長約102m，較大寬度約為48m，且不設變形縫，其標準層典型平面簡圖如圖3所示，其長度遠遠超過了《高層建筑混凝土結構技術規程》的要求。同時，結構布置上，為了不影響建筑功能要求，剪力墻沿交通核周邊布置，在結構兩端，由于布置了較多剪力墻，對樓蓋兩端起到了很大的約束作用，因此有必要進行溫差效應分析。
工程地下室頂板平面尺寸94mx151m，地上通過抗震縫分成各個單體，地下連為一體。地下一層頂板溫度應力不容忽略。依據《建筑結構荷載規范》（GB50009-2012），南陽市本地基本氣溫最高為360C，最低為-70C，工程合攏時間為10~250C，因此結構的最大溫升為260C，最大溫降為-320C。工程采用MIDAS Building對結構進行整體分析。有限元分析顯示，在降溫320C工況下，板的最大溫度拉應力為2.6MPa，通過分析溫差效應計算結果采取以下構造措施來控制溫度應力：
1).設置間距不超過30m的溫度后澆帶，該縫在施工后兩個月用高一級的微膨脹混凝土澆筑；
2).采用低水化熱的水泥配置混凝土，并適量加入粉煤灰。
3).采用碎石骨料配置混凝土。
4).混凝土中按試驗配比添加HE-O抗裂防水劑。
5).混凝土中摻加聚丙烯化學纖維（HDC-PP纖維），摻量為 0.8kg/m3。
6).提高混凝土梁、板的配筋率標準。
7).施工時應嚴格控制水膠比，注意養護，并采取合理的施工工序。
4.結構設計中特殊問題處理
4.1荷載取值
醫院做為重點設防類（乙類），建筑功能復雜，活荷載取值有其特殊性，現行的《建筑結構荷載規范》對很多醫院功能房間的樓面活荷載沒有明確規定。筆者參考《全國民用建筑工程設計技術措施》中關于樓面活荷載的規定，以及結合醫院具體施工工藝，對于本工程的主要樓面活荷載取值，如表2所示：
表2 門診病房樓活荷載取值
4.2層高
目前病房樓常做的層高為3.8米以上，本工程受限于規劃條件，建筑層高只能做到3.6米，由于病房樓設備管線較多，且建筑走廊凈空要求在2.5米以上，因此對于結構的梁高有嚴格限制，根據本工程柱網布置特點，走廊框架梁做成寬扁梁600x400(高)，并控制寬扁梁的撓度以及裂縫。
4.3門診大廳

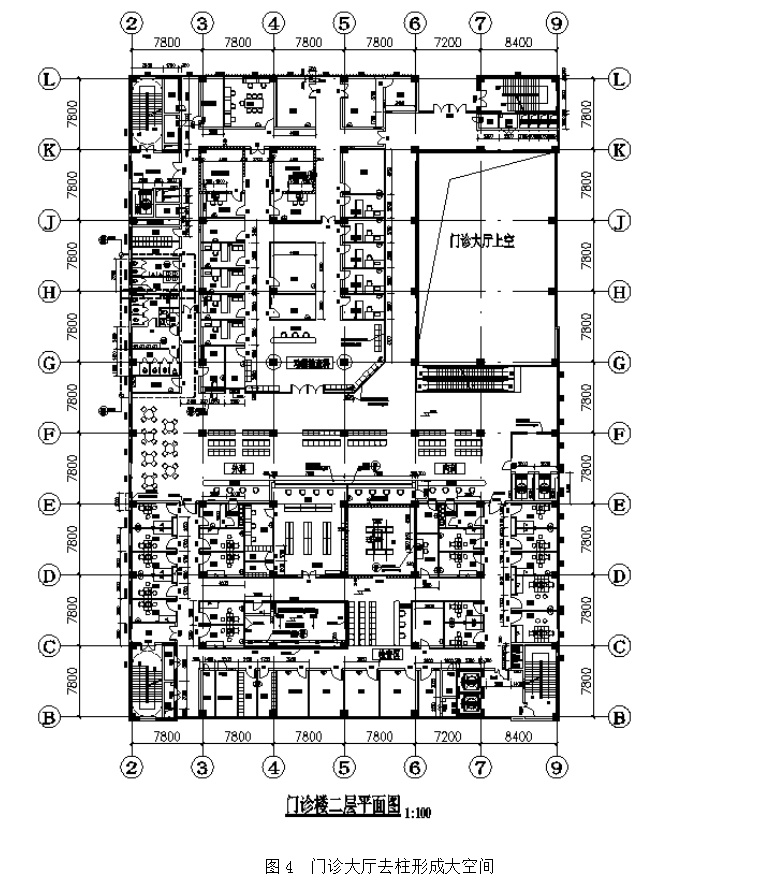

門診大廳是門診樓的入口和非常重要的交通樞紐，對表現醫院形象起到很關鍵的作用。山東省建筑設計研究院第五分院做為綠色醫院設計的倡導者和領導者，在南陽市骨科醫院新院門診樓大廳的建筑設計中，巧妙的引入了綠色、陽光等元素。結構專業為了改變門診大廳以往沉悶的內部空間，實現門診大廳開闊的空間感受，去掉大廳中三根框架柱，如圖4所示。
門診大廳三層以上樓面處，由于去掉框架柱所形成的大跨度框架梁，方案階段擬采用以下三種方案：
1）.轉換梁
根據《高層建筑混凝土結構技術規程》規定，轉換梁的截面高度不宜小于計算跨度的1/8，因此本工程中轉換梁至少應為2m高，如此高的轉換梁將壓低門診大廳凈空高度，給人一種壓抑感。

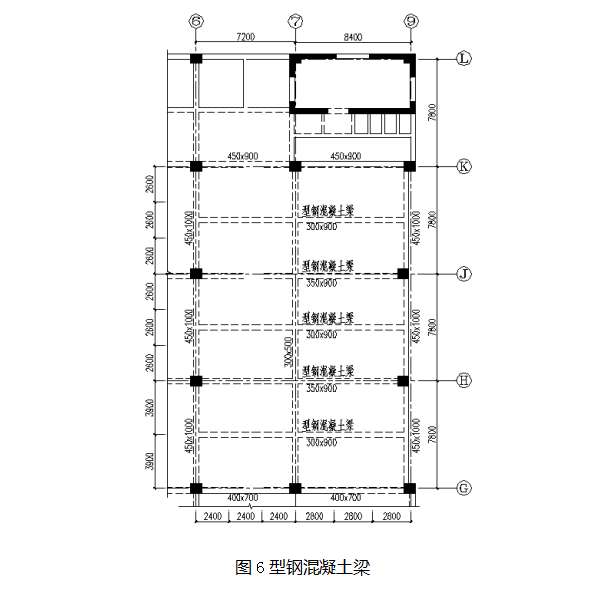

2).型鋼混凝土梁
采用型鋼混凝土梁，撓度、裂縫能很好的滿足，但是與型鋼混凝土梁相連的框架柱配筋較大，出現超筋情況，若采用型鋼混凝土柱，梁柱節點處鋼筋仍然比較多，施工麻煩，且很難滿足強柱弱梁。
3). 井字梁布置
鋼筋混凝土井字梁的經濟跨度一般控制在20m內，長跨跨度L1與短跨跨度L2之比 L1/L2最好是不大于1.5，本工程中由于建筑立面要求，9軸處框架柱需要內退，導致長跨與短跨之比大于1.5，故采用正交井字梁不合適；考慮采用斜向井字梁，常用井字梁的截面高度一般取1/20~1/15，現擬采用0.85m梁高試算，周邊框架梁截面為450x900，井字梁截面為300x850，如圖7所示：
計算結果表明，采用斜放井字梁，梁高只有0.85m，能夠滿足建筑功能對于凈高的要求，且井字梁受力比較合理，框架柱沒有出現配筋率超限情況，撓度減小且變化緩慢，符合規范限值要求。
小結：
1）.方案階段，對于抗震縫的設置應進行充分的論證。既要滿足結構專業，同時需要考慮建筑使用功能，立面處理。本工程病房樓采用不設抗震縫的方案，雖然計算工作量較大，但避免了設抗震縫劃分單元后，對建筑功能造成不便。同時與各專業加強溝通協調，使結構體系更加合理完善，設計出安全經濟適用美觀的作品。
2).醫院建筑功能復雜，活荷載取值有其特殊性，醫療設備用房的荷載取值，應根據具體用途、具體設備來確定。
