嚴寒地區醫用直線加速器通風及空調系統的設計（下）
摘要 醫用直線加速器是指用于放射腫瘤治療的微波電子直線加速器，是目前最主要的放射治療設備，是治療腫瘤的一種新方法, 大型醫用直線加速器正在進入各類醫院用于腫瘤患者的治療。本文通過對醫用直線加速器原理及污染源分析，在實際設計工作中降低直線加速器對周?chē)h(huán)境及患者的影響。并通過介紹嚴寒地區實際工程，介紹了在設計工作中醫用直線加速器室的通風及空調系統的設計。
關鍵詞 嚴寒地區 通風 空氣加熱器 空調
醫用電子直線加速器是指用于腫瘤放射治療的微波電子直線加速器（microwave electron linear
Accelerator，LINAC）, LINAC是linear accelerator的縮寫，中文簡稱“直加”是指電子從微波電磁加速場獲得能量并延直線軌道加速運動醫用電子直線加速器按加速的電磁場形態不同分為行波直線加速器和駐波直線加速器[1] [2] [3] [4]。
醫用直線加速器是一種能對腫瘤病人進行放射治療的設備，屬乙類大型醫用設備。它通過對中子進行加速轟擊腫瘤細胞從而殺死腫瘤細胞和病變組織達到治療的效果。由于電子直線加速器對病人產生的副作用小、療效顯X線和電子束輸出量大，射野大的特點，醫用電子直線加速器成為了目前最常用的放療設備。并且隨著科學技術的發展，設備不斷推陳出新，從上世紀80年代以前的常規放療到當今的圖像引導放射治療，各類醫院都正在建設直線加速器機房用于腫瘤患者的放射治療[5]。
在嚴寒地區，由于其氣候因素使得加速器通風及空調系統的設計有異于其他地區的設計
2、醫用直線加速器實際案例分析

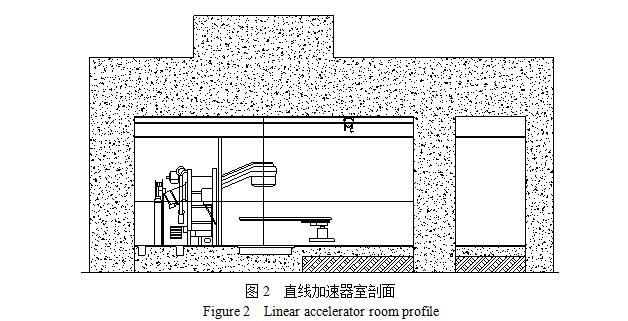

該工程為嚴寒地區某醫院的新建工程。兩個直線加速器位于地下一層。每個直線加速器室?guī)б婚g控制室和水冷控制室。設置患者候診區、模具等設備存放間、設備用房等。風機房位于地下一層直線加速器室的旁邊。
2.1 冷熱源設計

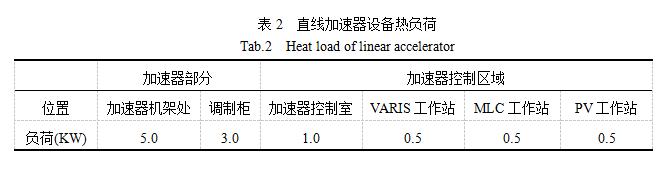

由于直線加速器的使用時間與其他科室有差別，放射科室部分房間空調進行獨立設計，功能房間采用多聯機+新風系統的空調方式，本工程放射科采用變頻多聯機+換熱站熱水作為冷熱源，室外機設在本工程屋面。根據直線加速器廠家提供的設備熱負荷為基礎進行冷熱源選型依據，見表2。冬季室內空調計算溫度為24℃，相對濕度為40%；夏季室內空調計算溫度為25℃，相對濕度為60%（室外設計參數選用新疆烏魯木齊的室外參數）。
在嚴寒地區，直線加速器換氣次數為10次/h，導致室內空氣溫度不能保證，本工程選用附加熱盤管的直流式新風機，附加空氣加熱器選用SRL型加熱器，熱源采用一次熱水120/70℃，加熱器換熱面積計算采用式2-1、式2-2、式2-3、式2-4。
(2.1)
(2.2)
(2-4)
式中 Q—直線加速通風熱負荷，KW；
cp—空氣比熱容，1.01kJ/（kg·℃）；
G—被加熱空氣量，kg/s；
t1—加熱前空氣溫度，℃；
t2—加熱后空氣溫度，℃；
Q’—加熱前供給熱量，KW；
K—加熱器傳熱系數，W/(m2·K)；
—熱媒與空氣之間的平均溫差，℃。
冬季直線加速器室室內機不需承擔新風負荷，只作為備用熱源及夏季使用，所以直線加速器室所選室內機以夏季冷負荷選取，取兩臺制冷量為12.5 KW嵌入式四面出風室內機（自帶冷凝水提升泵）�？刂剖疫x室內機制冷量為3.6Kw，四面出風型。直線加速器自身的冷卻由配套的冷卻水系統冷卻。
2.2 通風設計
加速器在運行過程中空氣在強電離輻射的照射下，會產生少量對人體有害的O3和NOX。當用X射線＞10MV時還會產生微量感生放射性物質。在相同的條件下，O3的輻射產額為NOX的3倍，而O3的允許濃度比NOX約低17倍，感生放射性物質的壽命很短。由于臭氧的毒性大，產額高，且能使橡膠等材料加速老化，全面通風系統按稀釋O3所需的空氣量計算通風次數，取臭氧的濃度限值為0. 3mg /m3。通風管道和電纜管道設計成“Z”形，并避開加速射束的方向和輻射發射率峰值方向。
直線加速器室產生的O3一部分由通風系統排到室外，另一部分自然分解。治療室某時刻平均濃度可用式（2-5）計算。
式中 —治療室t時刻O(píng)3的平均濃度，mg/m3；
Q0—臭氧的輻射化學產額，mg/h(根據中華放射醫學與防護雜志，1994年4月第14卷第2期P101，輻射所致臭氧的估算與分析)，本工程臭氧產額為40g/a；
V—直線加速器體積（含迷道），m3；
T—有效清除時間，h；
tv—換氣一次所需時間，h；
td—抽煙有效分解時間，取0.83h，h；
根據不同加速器O3產額不同，計算相應的全面通風量，本工程選用10次/h，工作場所O3濃度0.006<0.3mg/m3。通風設計時考慮壓力梯度，感生放射性氣體和有毒氣體的區域的空氣壓力略低于周?chē)渌麉^(qū)域的壓力, 以避免有害氣體擴散到其他區域。通風系統的排氣口安裝在建筑物外面, 并遠離進氣口, 防止排出氣體的回流。O3及NOX經過排風管道排至室外，經過大氣的稀釋和擴散作用其濃度進一步降低，遠低于《環境空氣質量標準》二級標準中O3的1小時平均濃度限值(0.2mg/m3)，對周?chē)髿猸h(huán)境的影響十分輕微，因此直接排至室外不會導致周?chē)h(huán)境O3濃度的顯著提高。
通風系統設計中，回風管道均設計粗效過濾器，以滿足直線加速器室內空氣中固體顆粒物不大于10μｍ的要求。直線加速器消防設計中采用氣體滅火系統，由于機房屏蔽墻厚度較大，留洞難度大，所以平時通風和氣體滅火后排風共用同一套管路。因此排風口設置在機房下部，利于有害物質排出。機房發生火災時，由消防控制室或現場控制關閉通風系統風機和電控防火閥，待氣體滅火完畢后，再控制開啟風機和防火閥排除室內廢氣，直線加速器機房的室內外均設風機和閥門控制開關。
空調及通風系統精確控制室內溫度, 但相對濕度控制不是非常精確，直線加速器內的電離室對環境干濕度要求很高, 一般濕度不得大于65%, 否則機內電離室將有可能潮解損壞, 在潮濕地區增加除濕器，保證直線加速器室內的相對濕度維持在65%以下。
2.3 通風及空調工程預埋管道設計
本工程直線加速器機房的屏蔽墻采用混凝土一次性澆鑄而成，預埋管道墻體厚度為1200mm，墻體預埋管道主要為通風空調系統管道，包括：送風回風系統的預埋管、直線加速器冷卻水系統的預埋管、室內機冷媒的預埋管和氣體滅火泄壓口預埋管共5套。由于圓形管道承壓比矩形管道承壓好，因此預埋管均采用圓形不銹鋼管道，送回風管的預埋管均為φ400；氣體滅火泄壓口預埋管φ450；室內機冷媒的預埋管φ150。上述預埋管必須跟混凝土澆鑄同時澆筑，一次成型。

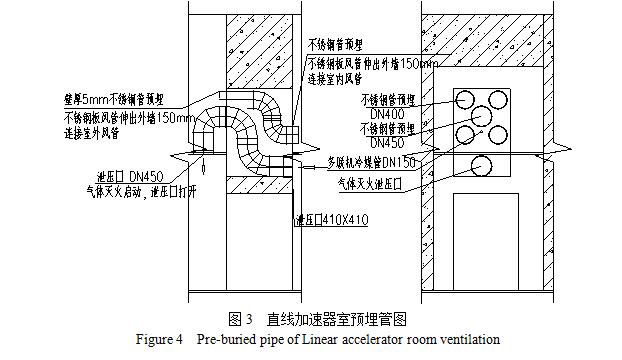

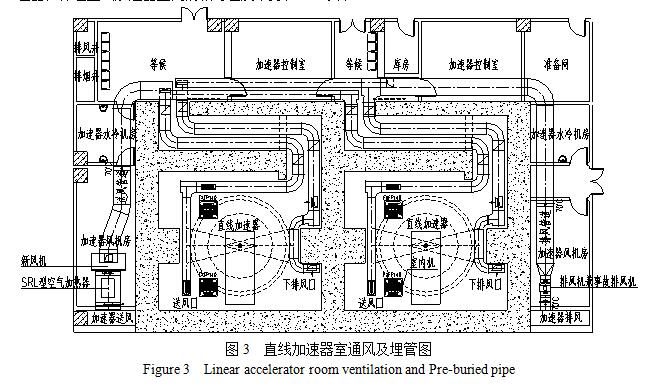

為盡量減小穿混凝土屏蔽墻的面積，保證直線加速器外輻射滿足限值要求。預埋管方式主要 “Z”字形埋管。通風管道在直線加速器防護門上方預埋管道進入室內。直線加速器室的空調通風平面參照?qǐng)D3，直線加速器室的預埋管剖面參照?qǐng)D4。預埋套管使剪力墻的局部厚度減小，因此，應根據關于職業放射工作人員劑量限值 ((周劑量限值取0.02msv/w)，核算局部厚度最小處是否滿足。本工程需核算電動門口上方屏蔽墻體的厚度。經計算，本工程的埋管做法滿足理論要求。
3、設計過程中應注意的問題
3.1 直線加速器運行過程中產生高速電子及其X射線，治療室中屏蔽墻體應充分考慮周?chē)h(huán)境的輻射劑量，確保輻射劑量在限值內，杜絕對有關人群構成損害，在屏蔽墻體內預埋管道導致防護等級降低，應該進一步驗算滿足理論要求，并在施工前進行各管路綜合分析，確保屏蔽墻一次澆筑。
3.2 本工程風管采用“Z” 字形埋管，并保證在屏蔽墻體內完成“Z” 字形，保證射線通過風管管道泄漏。
3.3 空調系統設計中，在嚴寒地區熱負荷與冷負荷差別較大，采用在新風機前加空氣加熱器，采用一次高溫?zé)崴M(jìn)行新風預熱，保證送入直線加速器內空氣溫度達到送風要求，冬季減少多聯機室內機的開啟頻率。
3.4 通風系統設計中，采用直流式空調系統，避免回風中有害氣體進入新風。
參考文獻：
[1] 仲茜,張繼偉,張巍.電子加速器機房的建筑設計[J].山東建筑工程學院學報,1999,14(3):29-33.
[2] 楊紹洲,康立麗,劉曼芳.國外醫用直線加速器的進展[J].醫療設備信息,2002,3:25-26.
[3] 李智慧,張金泉,劉勇.蘭州重離子直線加速器設計初步[J].高能物理與核物理,2006,30:129-131.
[4] 黃山,吳虹.醫用直線加速器機房的空調與通風設計[J].空調制冷,2013,43:144-145.
[5] 溫莉琴.醫用電子直線加速器及機房的屏蔽防護[J].海峽科學,2010,6:64-65.
[6] 王赟,鄔家龍,羅偉立.甘肅省某醫院新建醫用電子直線加速器機房建設項目職業病危害因素控制衛生學評價[J].疾病預防控制通報,2013,28(4):28-30.
[7] 陳飛霞.某醫院電子直線加速器運行期環境影響評價[J].海峽科學,2010,2:38-40.
[8] 王瑩.某醫院新建直線加速器項目環境影響評價[J].中國輻射衛生,2006,16(1):72-74.
[9] 陳登源,盧換平,張林燕.15MV醫用直線加速器舊機房改建項目研究[J].醫療裝備,2104,27(11):1-3.
